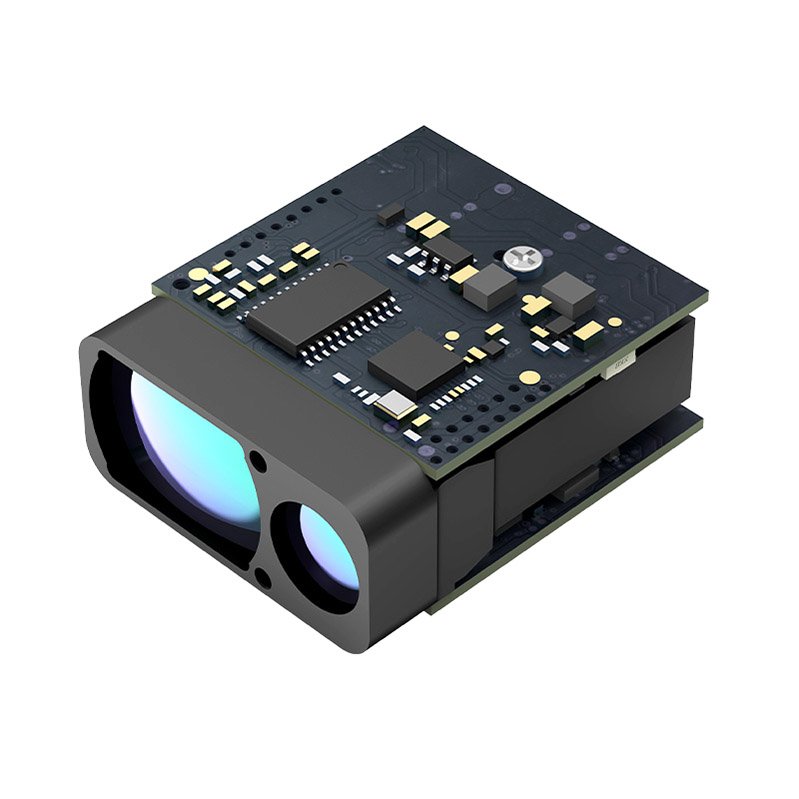

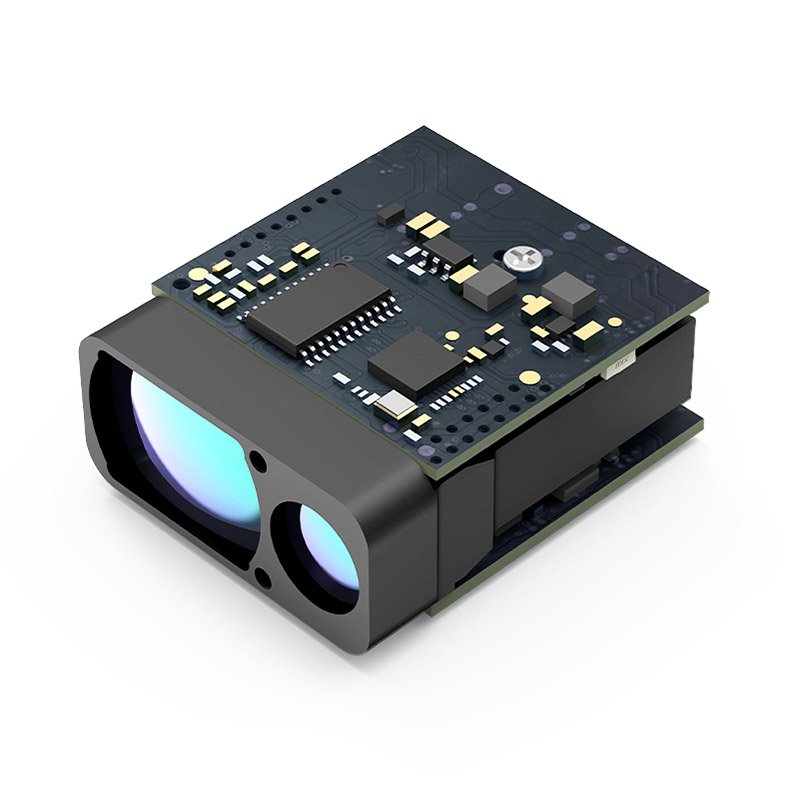

Uzun Menzilli Algılama için TF3800 3km Göz Korumalı 1535nm Lazer Telemetre Modülü

Ürün Açıklaması

Bu TF3800 yüksek performanslı bir 1535nm lazer telemetre modülü mesafeleri ölçebilen 10 metreden 4000 metreye kadar ±1 metre hassasiyetle. Bir kullanarak göze zarar vermeyen lazer yayıcı Sınıf I güvenlik standartlarını (IEC 60825-1) karşılayan bu modül, uzun menzilli, yüksek hassasiyetli ve insan için güvenli çalışma gerektiren uygulamalar için tasarlanmıştır.

Bu özelliği sayesinde geli̇şmi̇ş lazer emi̇syon ve alim si̇stemi̇TF3800, güçlü güneş ışığı veya sisli dış ortamlarda bile yüksek sinyal-gürültü oranı performansı sunar. Özellikle aşağıdaki gibi senaryolar için uygundur İHA yükseklik algılama, gözetim, hedef menzilve mobil haritalama.

Onun kompakt tasarım ve hafif yapı havadaki sistemlere, araca monteli platformlara, endüstriyel ekipmanlara ve daha fazlasına kolay entegrasyon sağlar. İster akıllı bir mobilite çözümü geliştiriyor ister bir dış mekan konumlandırma cihazı yapıyor olun, TF3800 Göz Korumalı Lazer Mesafe Ölçer Modülü olağanüstü stabilite, esneklik ve hassasiyet sunar.

Teknik Özellikler

Parametre	Şartname
Model	TF3800 Göz Korumalı Lazer Mesafe Ölçer Modülü
Lazer Dalga Boyu	1535±5nm (Gözler İçin Güvenli, Sınıf I)
Ölçüm Aralığı	10m - 4000m
Ölçüm Doğruluğu	±1 metre
FOV	0,5±0,1 mrad
Tekrarlama Oranı	1-10Hz (ayarlanabilir/özelleştirilebilir)
Arayüz Seçenekleri	UART / TTL (varsayılan), RS232 / RS485 isteğe bağlı
Besleme Gerilimi	3V-5V DC
Boyutlar	27,5 mm × 24 mm × 15 mm
Ağırlık	Yaklaşık 15g
Çalışma Sıcaklığı	-20°C ila +60°C

Özellikler

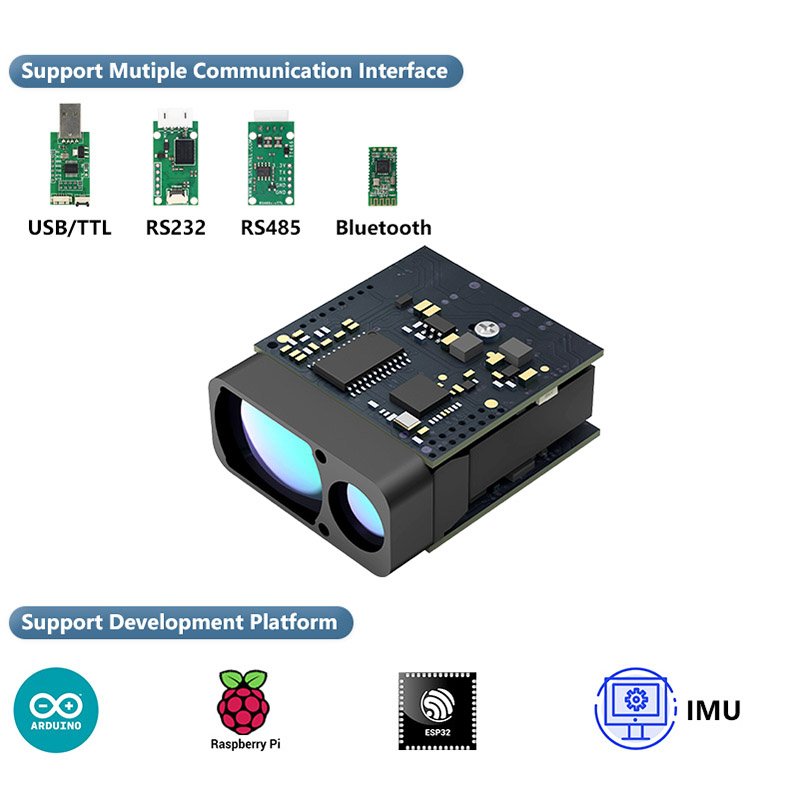

Seri İletişim Arayüzleri

TF3800 lazer telemetre modülü birden fazla seri̇ i̇leti̇şi̇m arayüzleri̇dahil olmak üzere UART, TTLve isteğe bağlı RS232 veya RS485çeşitli sistemlere esnek entegrasyona izin verir:

• UART (Evrensel Asenkron Alıcı/Verici): Mikrodenetleyiciler veya PC'lerle tam çift yönlü iletişim için gömülü sistemlerde yaygın olarak kullanılır.

• TTL (Transistör-Transistör Mantığı): Geliştirme kartları ve tek çipli mikrodenetleyiciler gibi düşük voltajlı mantık cihazlarıyla doğrudan bağlantı için idealdir.

• RS232 (isteğe bağlı): Daha uzun kablo iletişimi ve daha yüksek gürültü bağışıklığı için endüstriyel ekipmanlarda ve bilgisayarlarda yaygındır.

• RS485 (isteğe bağlı): Gürültülü endüstriyel ortamlarda uzun mesafeli ve çok cihazlı iletişim için uygundur.

Bu arayüzler, kullanıcıların TF3800 1535nm lazer telemetre modülünü minimum yapılandırmayla ana sistemlerine sorunsuz bir şekilde bağlamalarına olanak tanır.

Arduino, Raspberry Pi ve ESP32 ile uyumlu

TF3800, aşağıdaki gibi popüler geliştirme platformlarıyla tamamen uyumludur:

• Arduino: Hobiler ve prototipleme için mükemmeldir; mesafe verilerini toplamaya başlamak için UART/TTL arayüzünü Arduino'nun seri pinlerine bağlamanız yeterlidir.

• Raspberry Pi: Python veya C tabanlı geliştirmeyi destekler; haritalama veya engel algılama gibi uygulamalar için GPIO seri portu üzerinden kolayca arayüz oluşturur.

• ESP32: Wi-Fi veya Bluetooth kullanarak kablosuz veri iletimi sağlar; IoT tabanlı mesafe ölçümü ve akıllı izleme sistemleri için idealdir.

Sağlanan iletişim protokolleri ve kablolama kılavuzları ile geliştiriciler, TF3800 1535nm lazer telemetre modülünü DIY projelerinden ticari gömülü sistemlere kadar uygulamalarına hızla entegre edebilirler.

Tipik Uygulamalar

• İHA Yükseklik Ölçümü
  Doğru uzun menzilli mesafe geri bildirimi sağlayarak güvenli uçuş kontrolü ve arazi takibi sağlar.

• Araç Üstü Engel Tespiti
  Otonom veya yarı otonom araçların uzaktaki engelleri erken tespit etmesini sağlayarak güvenliği ve verimliliği artırır.

• Termal Görüntüleme ve Gözetim Sistemleri
  Güvenlik, sınır devriyesi veya vahşi yaşam gözlemi için hedefleme ve izleme sistemleriyle kolayca entegre olur.

• Haritalama ve Ölçme Ekipmanları
  Ormancılık, tarım veya madencilik ortamlarında, eğimli veya düzensiz arazilerde bile mesafeleri ölçer.

• Endüstriyel Otomasyon
  Büyük endüstriyel ekipmanlarda veya akıllı fabrikalarda konumlandırma, nesne algılama veya mesafe geri bildirimi için.

Entegrasyon ve Özelleştirme

Biz sağlıyoruz SDK'lar, protokol belgeleri ve entegrasyon kılavuzları geliştiriciler ve entegratörler için. İster endüstriyel bir PLC'ye, ister bir drone uçuş kontrol cihazına, ister STM32 veya Raspberry Pi gibi bir mikrodenetleyiciye bağlanıyor olun, hızlı entegrasyonu destekliyoruz.

Gibi özelleştirmeler:

• Ölçüm frekansı ayarlama

• İletişim arayüzü değişikliği

• Su geçirmez muhafaza yükseltmesi

• Güneş ışığı veya sis ortamları için filtre ayarları

toplu siparişler için mevcuttur. Tasarım danışmanlığı ve mühendislik desteği için bizimle iletişime geçin.
