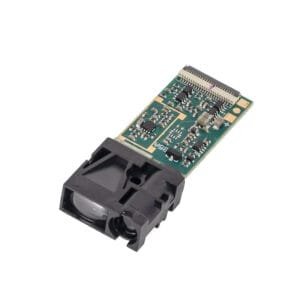

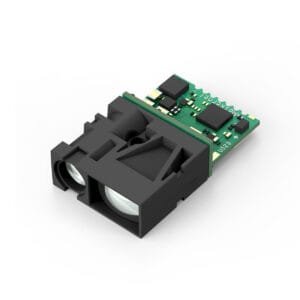

Módulo de medição de distância a laser LDL-T

para aplicações industriais de alta precisão

Visão geral

O LDL-T é um novo módulo de medição de distância a laser projetado para desenvolvedores e integradores que exigem precisão, velocidade e versatilidade excepcionais. Projetado com base em um mecanismo refinado de medição de mudança de fase, o sensor fornece resultados repetíveis e milimétricos em diversos ambientes de trabalho, seja no chão de fábrica, dentro de sistemas de armazenamento inteligente ou incorporado à robótica autônoma.

Parâmetros

Tecnologia de mudança de fase interna

Os sistemas tradicionais de tempo de voo podem ter dificuldades para combinar a capacidade de longo alcance com a precisão submilimétrica. O LDL-T resolve esse dilema usando um sistema avançado de arquitetura de variação de deslocamento de fase. Um feixe de laser contínuo e modulado é emitido em direção ao alvo; a diferença de fase do sinal de retorno é correlacionada com a distância. Como a detecção de fase é altamente resistente a ruídos, o módulo atinge uma resolução confiável de um milímetro, mesmo com taxas de atualização mais rápidas. Essa tecnologia posiciona o LDL-T como um verdadeiro sensor de medição de distância de precisão para tarefas industriais exigentes.

Vermelho ou verde: Escolhendo o comprimento de onda ideal

Projetos diferentes exigem características diferentes de laser:

• Laser vermelho (610-690 nm) - Excelente para automação, alinhamento e posicionamento em ambientes internos onde a luz ambiente é controlada.

• Laser verde (510-550 nm) - Maior visibilidade atraente e melhor desempenho em superfícies escuras ou altamente refletivas, o que o torna ideal para configurações externas e corredores longos.

Com um design de emissor intercambiável, você pode selecionar a cor do laser que melhor se adapta ao seu cenário de medição sem reprojetar o sistema host.

Integração perfeita com interfaces padrão do setor

Para acelerar a criação de protótipos e a implantação da produção, o LDL-T Laser Distance Measurement Module oferece vários canais de comunicação:

Interface	Caso de uso típico	Notas
TTL UART	Placas controladoras incorporadas	Comunicação em nível lógico de 3,3 V
RS232	PCs industriais, equipamentos antigos	Sinalização de ±12 V, cabos resistentes a ruídos
RS485	Barramento multiponto, longos trechos de cabos	Sinalização diferencial, até 1200 m
Bluetooth	Diagnósticos móveis, configurações sem fio	Registro de dados baseado em aplicativos

Não importa se você está construindo com base no Arduino para provas rápidas de conceito, implantando o ESP32 para conectividade de IoT ou integrando-se a PLCs em grandes linhas de produção, a flexibilidade de protocolo do módulo mantém os ciclos de projeto curtos.

Cenários típicos de aplicativos

1. Veículos guiados automatizados (AGVs) - Posicionamento preciso de paletes e monitoramento de obstáculos em armazéns inteligentes.

2. Robótica industrial - Deslocamentos de ferramentas e detecção de objetos em tempo real para sistemas pick-and-place.

3. Logística inteligente - Verificação de altura e medição de espaço em sistemas de transportadores.

4. Técnico de construção - Verificações de distância no local para acabamento interno, layout de partição e alinhamento de fachada.

5. Pesquisa e desenvolvimento - Dados de alcance de precisão para fotogrametria, mapeamento de realidade aumentada e protótipos acadêmicos.

Por que escolher o LDL-T Laser Distance Module?

• Estabilidade de grau milimétrico - Precisão consistente de ±1 mm em toda a faixa de 0,03 a 80 m.

• Dados de alta velocidade - A saída de 30 Hz suporta medições dinâmicas sem sacrificar a precisão.

• Compartimento metálico compacto - O gabinete resistente à vibração garante estabilidade térmica e resistência de longo prazo.

• Firmware Plug-and-Play - O protocolo ASCII simples e as bibliotecas prontas reduzem o tempo de integração.

• Suporte global e documentação - SDK completo, guias de fiação e código de amostra para as principais plataformas.

Recursos de personalização

Precisa de um alcance mais curto, mas de uma atualização mais rápida? Filtros de saída específicos? Comprimentos de onda alternativos? Nossa equipe de engenharia fornece firmware personalizado, layouts de conectores e modificações no invólucro para alinhar o sensor com o roteiro exclusivo do seu produto. Desde construções piloto de baixo volume até implementações de OEM em larga escala, apoiamos cada projeto com prototipagem rápida e suporte total à produção.

Saiba mais sobre nosso portfólio

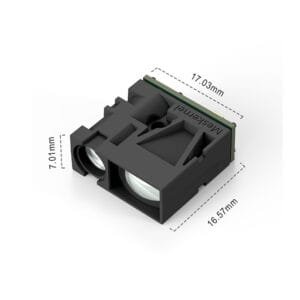

• Módulo de sensor de distância a laser de tamanho mini LDL-S - Sensor ultracompacto para espaços confinados, alcance de 80 m, precisão de 1 mm.

• Sensor de telêmetro a laser de longo alcance TS1224 - Capacidade de 2000 m, precisão de ±1 m para drones e pods de levantamento.

• Sensor de alcance a laser TC25 - Solução econômica para integração de alto volume de até 1500 m.

Desbloqueie a medição precisa hoje mesmo

O LDL-T módulo de medição de distância a laser redefine o que os desenvolvedores podem esperar de um sensor compacto de nível industrial. Se o seu próximo projeto exigir um sensor de medição de distância de precisão com confiabilidade inflexível e conectividade flexível, entre em contato com nossa equipe para obter kits de avaliação, preços e opções personalizadas. Entre em contato agora para levar seu projeto do conceito à produção com confiança.
