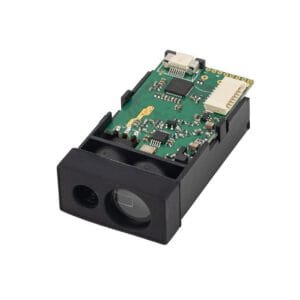

Módulo de medición láser de distancias LDL-T
para aplicaciones industriales de alta precisión
Visión general
El LDL-T es un nuevo módulo de medición de distancias por láser diseñado para desarrolladores e integradores que exigen precisión, velocidad y versatilidad excepcionales. Diseñado en torno a un refinado motor de medición por desplazamiento de fase, el sensor ofrece resultados repetibles al milímetro en diversos entornos de trabajo, ya sea en una fábrica, dentro de sistemas de almacenamiento inteligentes o integrado en robótica autónoma.
Parámetros
Precisión | ±1 mm |
Unidades de medida | Metros/pulgadas/pies |
Medir la distancia | 0.03-10/20/40/80meters |
Medir el tiempo | 0,3~4 segundos |
Frecuencia | 3/10/30Hz |
Tipo láser | 620nm-690nm,/510-550nm |
Clase Láser | Clase II |
Temperatura de funcionamiento | 0-40 ℃ （32-104 ℉ ） |
Temperatura de almacenamiento | -25~60 ℃ (-13~140 ℉) |
Interfaz | UART/RS485/RS232/Bluetooth |
Tensión | CC 2,5~3,3 V |
Talla | 27,87*17,03*7,01mm |
Peso | 3g |
Tecnología de cambio de fase en el interior
Los sistemas tradicionales de tiempo de vuelo pueden tener dificultades para combinar la capacidad de largo alcance con la precisión submilimétrica. El LDL-T resuelve este dilema utilizando un avanzado arquitectura de desplazamiento de fase. Se emite un haz láser continuo y modulado hacia el objetivo; la diferencia de fase de la señal de retorno se correlaciona con la distancia. Dado que la detección de fase es muy resistente al ruido, el módulo alcanza una resolución fiable de un milímetro incluso a velocidades de actualización más rápidas. Esta tecnología sitúa al LDL-T como un verdadero sensor de medición de distancia de precisión para tareas industriales exigentes.
Rojo o verde: Elegir la longitud de onda óptima
Los distintos proyectos requieren diferentes características del láser:
Láser rojo (610-690 nm) - Excelente para automatización, alineación y posicionamiento en interiores donde la luz ambiental está controlada.

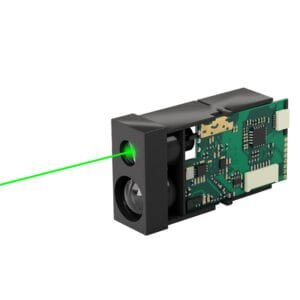

Láser verde (510-550 nm) - Mayor visibilidad y mayor rendimiento en superficies oscuras o muy reflectantes, lo que la hace ideal para montajes en exteriores y pasillos largos.
Con un diseño de emisor intercambiable, puede seleccionar el color de láser que mejor se adapte a su escenario de medición sin necesidad de rediseñar el sistema host.
Integración perfecta con las interfaces estándar del sector
Para acelerar la creación de prototipos y la implantación en producción, el módulo de medición de distancias por láser LDL-T ofrece múltiples canales de comunicación:
| Interfaz | Caso típico | Notas |
|---|---|---|
| TTL UART | Tarjetas controladoras integradas | Comunicación de nivel lógico de 3,3 V |
| RS232 | PC industriales, equipos heredados | Señalización ±12 V, cables resistentes al ruido |
| RS485 | Bus multipunto, largas tiradas de cable | Señalización diferencial, hasta 1200 m |
| Bluetooth | Diagnósticos móviles, configuraciones inalámbricas | Registro de datos basado en aplicaciones |
Ya sea que esté construyendo en Arduino para pruebas rápidas de concepto, implementando ESP32 para conectividad IoT, o integrando con PLCs en grandes líneas de producción, la flexibilidad del protocolo del módulo mantiene sus ciclos de diseño cortos.
Escenarios típicos de aplicación
Vehículos de guiado automático (AGV) - Posicionamiento preciso de palés y control de obstáculos en almacenes inteligentes.
Robótica industrial - Desplazamientos de herramientas y detección de objetos en tiempo real para sistemas pick-and-place.
Logística inteligente - Verificación de altura y medición de huecos en sistemas transportadores.
Tecnología de la construcción - Comprobación in situ de la distancia de los acabados interiores, la disposición de los tabiques y la alineación de las fachadas.
Investigación y desarrollo - Datos de alcance de precisión para fotogrametría, cartografía de realidad aumentada y prototipos académicos.
¿Por qué elegir el módulo láser de distancia LDL-T?
Estabilidad milimétrica - Precisión constante de ±1 mm en toda la gama de 0,03-80 m.
Datos de alta velocidad - La salida de 30 Hz permite realizar mediciones dinámicas sin sacrificar la precisión.
Carcasa metálica compacta - La carcasa resistente a las vibraciones garantiza la estabilidad térmica y la resistencia a largo plazo.
Firmware Plug-and-Play - El sencillo protocolo ASCII y las bibliotecas ya preparadas acortan el tiempo de integración.
Asistencia mundial y documentación - SDK completo, guías de cableado y código de muestra para las principales plataformas.
Capacidades de personalización
¿Necesita un alcance menor pero un refresco más rápido? ¿Filtros de salida específicos? ¿Longitudes de onda alternativas? Nuestro equipo de ingeniería ofrece firmware a medida, diseños de conectores y modificaciones de la carcasa para adaptar el sensor a su hoja de ruta de producto exclusiva. Desde proyectos piloto de bajo volumen hasta implantaciones a gran escala de fabricantes de equipos originales, respaldamos cada proyecto con la creación rápida de prototipos y una asistencia completa para la producción.
Explore más de nuestra cartera
Módulo de sensor láser de distancia LDL-S de tamaño mini - Sensor ultracompacto para espacios reducidos, alcance de 80 m, precisión de 1 mm.
Sensor telémetro láser de largo alcance TS1224 - Capacidad de 2000 m, precisión de ±1 m para drones y módulos de topografía.
TC25 Sensor de distancia láser - Solución rentable para la integración de grandes volúmenes de hasta 1.500 m.
Desbloquee la medición precisa hoy mismo
El LDL-T módulo de medición de distancias por láser redefine lo que los desarrolladores pueden esperar de un sensor industrial compacto. Si su próximo proyecto exige un sensor de medición de distancia de precisión con una fiabilidad sin concesiones y una conectividad flexible, póngase en contacto con nuestro equipo para obtener kits de evaluación, precios y opciones personalizadas. Póngase en contacto con nosotros para llevar su diseño del concepto a la producción con confianza.
