LDL-T Laser-Distanzmessmodul
für hochpräzise industrielle Anwendungen
Übersicht
Das LDL-T ist ein neu veröffentlichtes Laser-Distanzmessmodul wurde für Entwickler und Integratoren entwickelt, die außergewöhnliche Genauigkeit, Geschwindigkeit und Vielseitigkeit verlangen. Der Sensor basiert auf einem raffinierten Phasenverschiebungsmesssystem und liefert wiederholbare, millimetergenaue Ergebnisse in verschiedenen Arbeitsumgebungen - ob in der Fabrikhalle, in intelligenten Lagersystemen oder eingebettet in autonome Roboter.
Parameter
Genauigkeit | ±1mm |
Maßeinheiten | Meter/Zoll/Fuß |
Entfernung messen | 0.03-10/20/40/80meters |
Zeit messen | 0,3~4 Sekunden |
Frequenz | 3/10/30Hz |
Laser-Typ | 620nm-690nm,/510-550nm |
Laser-Klasse | Klasse II |
Betriebstemperatur | 0-40 ℃ （32-104 ℉ ） |
Lagertemperatur | -25~60 ℃ (-13~140 ℉) |
Schnittstelle | UART/RS485/RS232/Bluetooth |
Spannung | DC 2,5~3,3V |

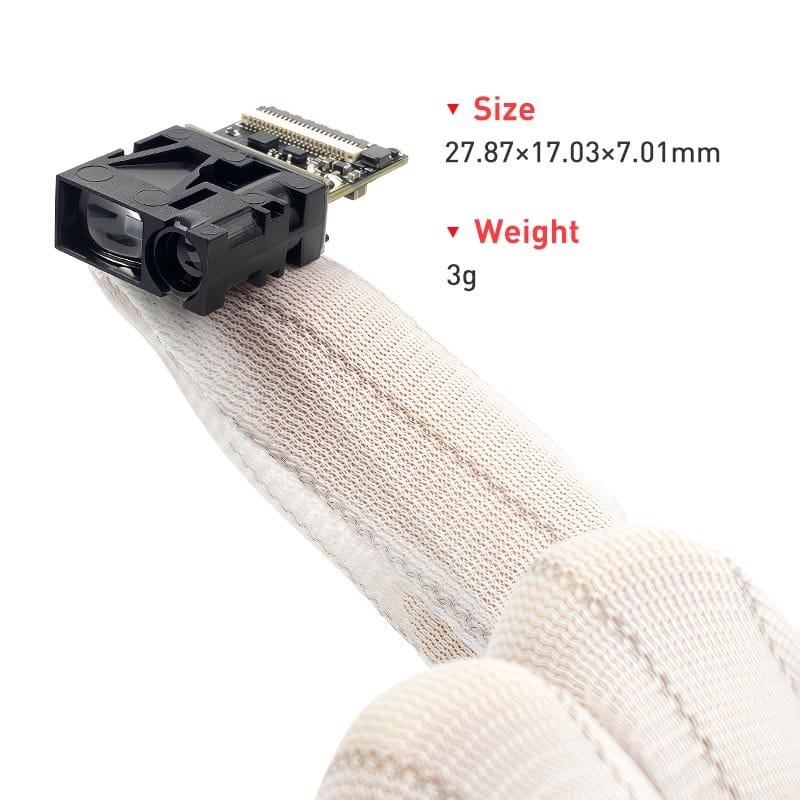

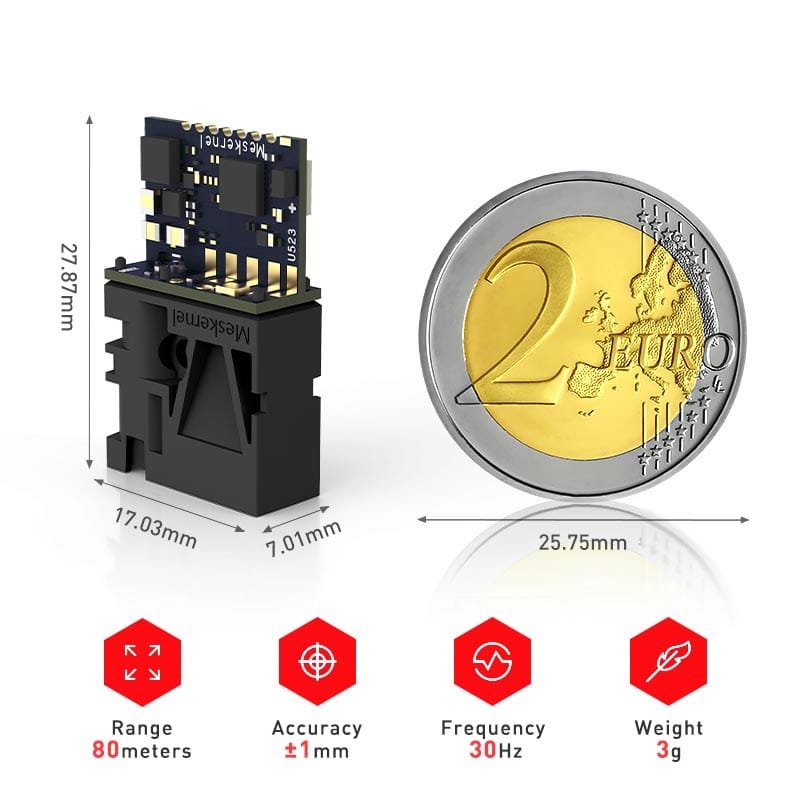

Größe | 27.87*17.03*7.01mm |
Gewicht | 3g |
Phase-Shift-Technologie im Inneren
Herkömmliche Flugzeitsysteme haben Schwierigkeiten, Langstreckenfähigkeit mit Submillimeterpräzision zu kombinieren. Das LDL-T löst dieses Dilemma durch den Einsatz eines fortschrittlichen Architektur der Phasenverschiebungsmessung. Ein kontinuierlicher, modulierter Laserstrahl wird auf das Ziel gerichtet; die Phasendifferenz des zurückkehrenden Signals wird mit der Entfernung korreliert. Da die Phasendetektion sehr rauschresistent ist, erreicht das Modul auch bei schnelleren Aktualisierungsraten eine zuverlässige Auflösung von einem Millimeter. Diese Technologie macht das LDL-T zu einem echten Sensor zur präzisen Abstandsmessung für anspruchsvolle industrielle Aufgaben.

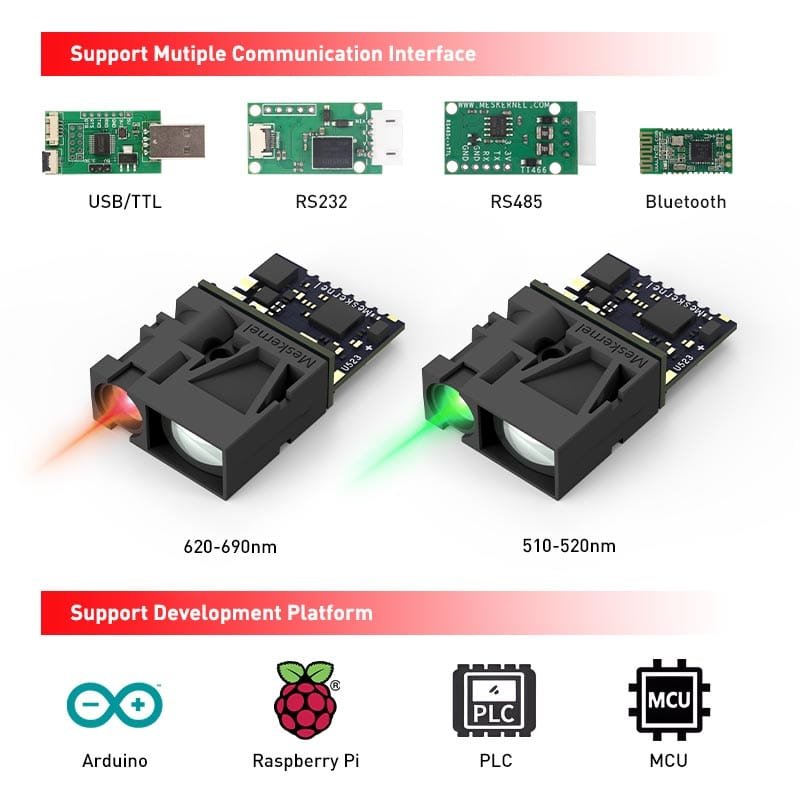

Rot oder Grün: Die Wahl der optimalen Wellenlänge
Verschiedene Projekte erfordern unterschiedliche Lasereigenschaften:
Roter Laser (610-690 nm) - Hervorragend geeignet für die Automatisierung, Ausrichtung und Positionierung in Innenräumen, wo das Umgebungslicht kontrolliert wird.
Grüner Laser (510-550 nm) - Bessere Sichtbarkeit und stärkere Leistung auf dunklen oder stark reflektierenden Oberflächen, ideal für den Einsatz im Freien und in langen Korridoren.
Dank des austauschbaren Emitterdesigns können Sie die Laserfarbe wählen, die am besten zu Ihrem Messszenario passt, ohne das Host-System neu zu gestalten.
Nahtlose Integration mit Industriestandard-Schnittstellen
Um die Entwicklung von Prototypen und den Einsatz in der Produktion zu beschleunigen, bietet das Laserdistanzmessmodul LDL-T mehrere Kommunikationskanäle:
| Schnittstelle | Typischer Anwendungsfall | Anmerkungen |
|---|---|---|
| TTL UART | Eingebettete Steuerplatinen | 3,3 V Logik-Pegel-Kommunikation |
| RS232 | Industrie-PCs, ältere Geräte | ±12-V-Signalisierung, geräuscharme Kabel |
| RS485 | Multi-Drop-Bus, lange Kabelwege | Differenzielle Signalisierung, bis zu 1200 m |
| Bluetooth | Mobile Diagnostik, kabelloses Einrichten | App-basierte Datenerfassung |
Ganz gleich, ob Sie auf Arduino für schnelle Proofs of Concept aufbauen, ESP32 für IoT-Konnektivität einsetzen oder mit SPSen in großen Produktionslinien integrieren, die Protokollflexibilität des Moduls sorgt für kurze Designzyklen.
Typische Anwendungsszenarien
Automatisch gesteuerte Fahrzeuge (AGVs) - Präzise Palettenpositionierung und Hindernisüberwachung in intelligenten Lagern.
Industrielle Robotik - Werkzeugverschiebungen und Objekterkennung in Echtzeit für Pick-and-Place-Systeme.
Intelligente Logistik - Höhenprüfung und Spaltmessung an Förderanlagen.
Konstruktionstechnik - Vor-Ort-Abstandskontrollen für den Innenausbau, die Raumaufteilung und die Ausrichtung der Fassade.
Forschung und Entwicklung - Präzise Entfernungsdaten für Photogrammetrie, Augmented-Reality-Mapping und wissenschaftliche Prototypen.
Warum sollten Sie sich für das Laserdistanzmodul LDL-T entscheiden?
Stabilität im Millimeterbereich - Konstante Genauigkeit von ±1 mm über den gesamten Bereich von 0,03-80 m.
Hochgeschwindigkeitsdaten - Der 30-Hz-Ausgang unterstützt dynamische Messungen ohne Einbußen bei der Präzision.
Kompaktes Metallgehäuse - Ein vibrationsfestes Gehäuse sorgt für thermische Stabilität und Langzeitstabilität.
Plug-and-Play-Firmware - Ein einfaches ASCII-Protokoll und vorgefertigte Bibliotheken verkürzen die Integrationszeit.
Globale Unterstützung und Dokumentation - Vollständiges SDK, Verdrahtungsanleitungen und Beispielcode für gängige Plattformen.
Anpassungsfähigkeiten
Benötigen Sie eine kürzere Reichweite, aber eine schnellere Aktualisierung? Spezielle Ausgangsfilter? Andere Wellenlängen? Unser Entwicklungsteam bietet maßgeschneiderte Firmware, Steckerlayouts und Gehäusemodifikationen, um den Sensor an Ihren individuellen Produktplan anzupassen. Wir unterstützen jedes Projekt mit schnellem Prototyping und umfassender Produktionsunterstützung - von der Kleinserie bis hin zu großen OEM-Einführungen.
Entdecken Sie mehr aus unserem Portfolio
LDL-S Mini-Laser-Distanzsensor-Modul - Ultrakompakter Sensor für beengte Platzverhältnisse, 80 m Reichweite, 1 mm Genauigkeit.
TS1224 Laser-Entfernungsmesser mit großer Reichweite - 2000 m Reichweite, ±1 m Genauigkeit für Drohnen und Vermessungsgondeln.
TC25 Laser-Entfernungsmesser - Kostengünstige Lösung für die Integration großer Mengen bis zu 1500 m.
Präzise Messungen noch heute möglich machen
Das LDL-T Laser-Distanzmessmodul definiert neu, was Entwickler von einem kompakten, industrietauglichen Sensor erwarten können. Wenn Ihr nächstes Projekt einen Sensor zur präzisen Abstandsmessung mit kompromissloser Zuverlässigkeit und flexibler Konnektivität. Wenden Sie sich an unser Team, um Testkits, Preise und kundenspezifische Optionen zu erhalten. Setzen Sie sich jetzt mit uns in Verbindung, um Ihr Design mit Zuversicht vom Konzept zur Produktion zu bringen.
