Übersicht

In der Welt des IoT und der Embedded-Entwicklung ist die ESP32 Laser-Abstandssensor Kombination ist eine vielseitige und kostengünstige Lösung für die Entfernungsmessung in Echtzeit. Ganz gleich, ob Sie einen intelligenten Einparkassistenten, ein Roboternavigationssystem oder ein industrielles Überwachungsgerät entwickeln, die Kombination von ESP32 mit einem Lasersensor bietet Ihnen Geschwindigkeit, Genauigkeit und drahtlose Steuerung - und das alles in einem kompakten Aufbau.

In diesem Artikel zeigen wir Ihnen, wie Sie den ESP32 mit verschiedenen Arten von Lasersensoren verbinden können, wir zeigen Ihnen Beispielcode und erkunden, welche Art von Anwendungen Sie mit dieser vielseitigen Einrichtung erstellen können.

Was ist ESP32 und was kann es?

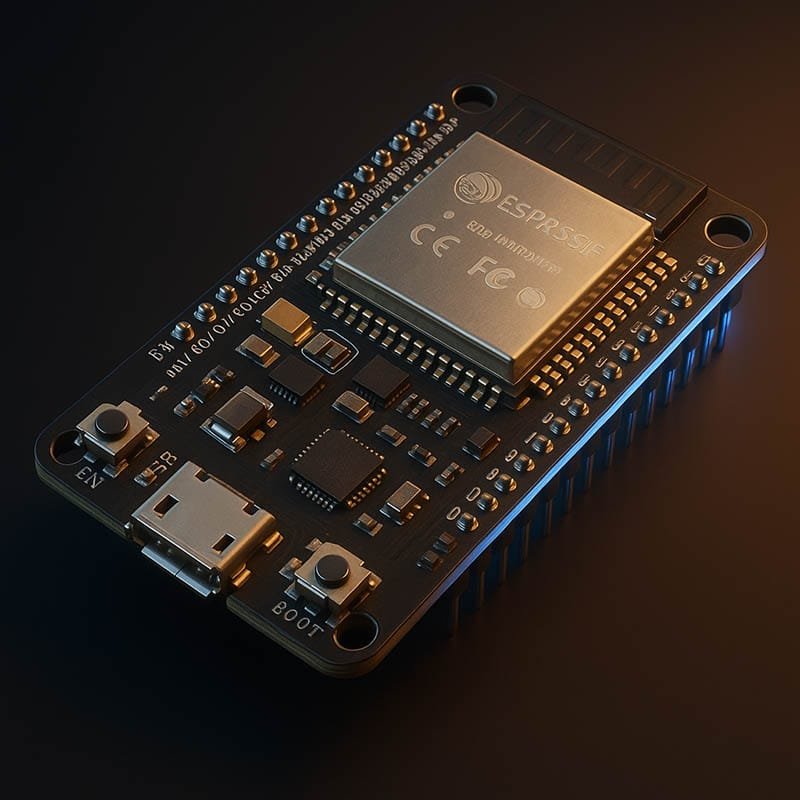

Die ESP32 ist ein leistungsstarker, kostengünstiger Mikrocontroller, der von Espressif Systems entwickelt wurde. Er hat folgende Merkmale:

• 32-Bit-Dual-Core-Prozessor
• Wi-Fi und Bluetooth (Classic & BLE) eingebaut
• Mehrere GPIOs, UART-, I2C-, SPI-, PWM- und ADC-Schnittstellen
• Modi mit geringer Leistungsaufnahme
• Unterstützung für Cloud-Verbindungen und OTA-Updates (Over-the-Air)

Dank seiner drahtlosen Fähigkeiten und der starken Unterstützung durch die Community ist der ESP32 ideal für IoT-Projekte, Sensorintegration, Echtzeit-Datenprotokollierung und Automatisierungssysteme.

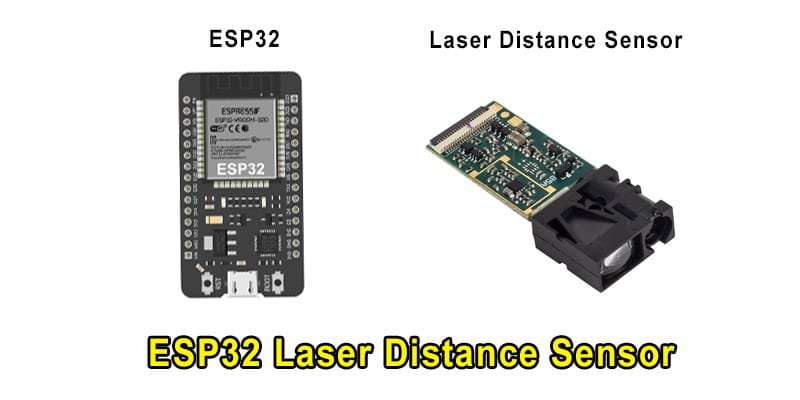

Warum ESP32 mit einem Laser-Distanzsensor kombinieren?

In Kombination mit einer Laser-Distanz-Sensorwird der ESP32 zu einer intelligenten Messplattform. Ein Lasersensor bietet Präzision im Millimeterbereich, schnelle Reaktionszeit und große Reichweite. Dies macht die esp32 Laser-Abstandssensor Aufbau perfekt für Anwendungen wie:

• Robotik und Drohnennavigation
• Hinderniserkennung und Annäherungswarnungen
• Industrielle Automatisierung und Sicherheitszonen
• Smart-Home-Geräte (z. B. Messung von Tür-/Fensterpositionen)
• Tankfüllstandsüberwachung und Lagerlogistik

Was Sie brauchen

Zum Aufbau einer ESP32 Laser-Sensor System, bereiten Sie die folgende Hardware vor:

• 1x ESP32 Entwicklungsboard
• 1x Laser-Distanzsensor-Modul (z.B., LDL Laser-Abstandssensor , oder TS1224 Laser-Entfernungsmesser-Sensor)
• Überbrückungsdrähte
• Steckbrett (optional)
• Stromquelle (3,3 V oder 5 V je nach Sensor)

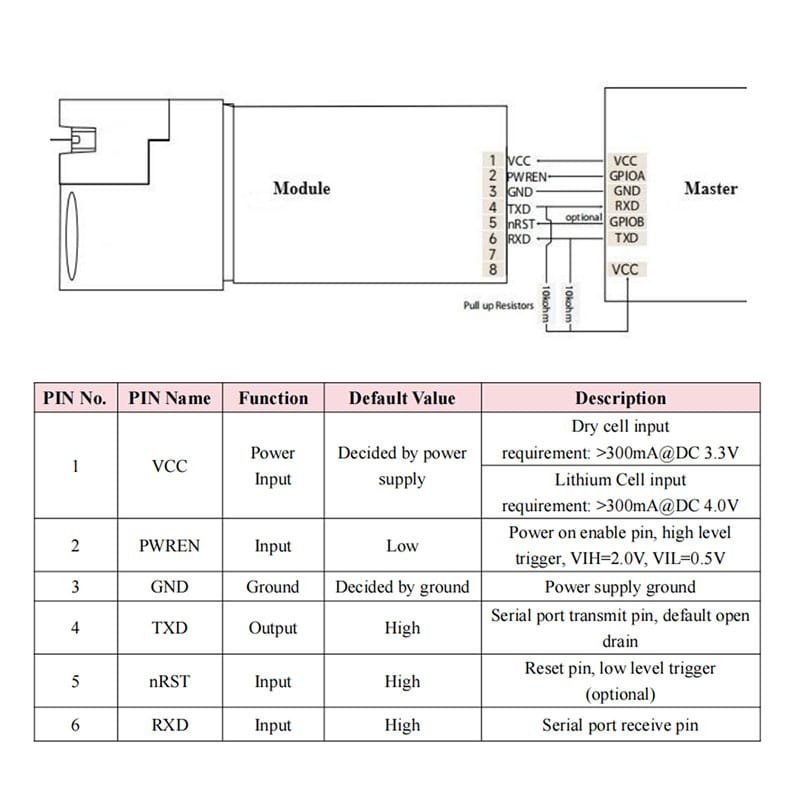

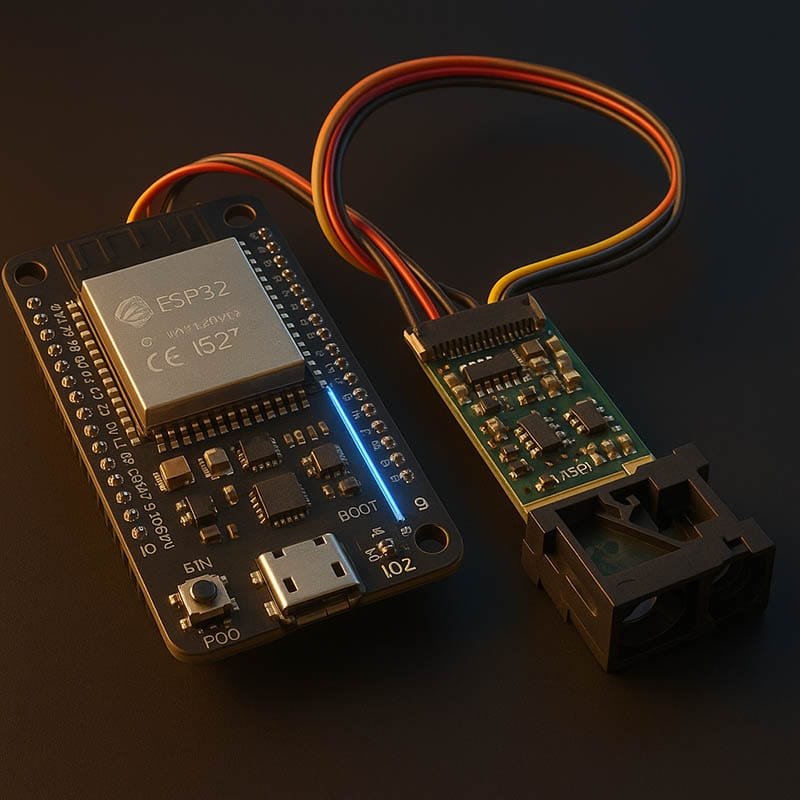

Verdrahtungsanleitung: Anschluss des ESP32 an den Laser-Distanzsensor

Für I2C-Lasersensoren :

• VCC → ESP32 3,3 V
• GND → ESP32 GND
• SDA → ESP32 GPIO21
• SCL → ESP32 GPIO22

Für UART-Lasersensoren :

• VCC → ESP32 5V
• GND → ESP32 GND
• TX (Sensor) → ESP32 RX (z.B. GPIO16)
• RX (Sensor) → ESP32 TX (z.B. GPIO17)

Für RS485-Industrie-Laser-Distanzsensoren:

Verwenden Sie einen RS485-zu-TTL-Wandler und verbinden Sie dann TX und RX des Wandlers mit den seriellen Pins des ESP32. RS485 ermöglicht eine stabile Kommunikation über große Entfernungen - ideal für raue Industrieumgebungen.

Beispiel-Code: I2C mit LDL

#include
#include

Adafruit_VL53L0X lox = Adafruit_LDL();

void setup() {
  Serial.begin(115200);
  Wire.begin();

  if (!lox.begin()) {
    Serial.println("Der LDL-Sensor konnte nicht gestartet werden");
    während (1);
  }
}

void loop() {
  LDL_RangingMeasurementData_t measure;
  lox.rangingTest(&measure, false);

  if (measure.RangeStatus != 4) {
    Serial.print("Abstand (mm): ");
    Serial.println(measure.RangeMilliMeter);
  } sonst {
    Serial.println("Außerhalb des Bereichs");
  }

  delay(500);
}

Was kann man mit einem ESP32 Laser-Abstandssensor bauen?

Hier sind einige praktische Anwendungen einer esp32 Laser-Sensor Einrichtung:

Intelligente Parksysteme

Erkennen Sie die Anwesenheit oder Abwesenheit von Fahrzeugen in Parklücken durch Abstandsmessung.

Hindernisvermeidung bei Robotern

Ermöglichen Sie Ihrem Roboter, Wände, Möbel oder sich bewegende Objekte zu erkennen und sicher zu navigieren.

Intelligente Hausautomatisierung

Verwenden Sie den Sensor zur Überwachung von Türen, Schubladen oder sogar zur Messung von Flüssigkeitsständen in Tanks.

Industrielle Prozessüberwachung

Verfolgen Sie Abstände in automatisierten Maschinen oder Lagersystemen für mehr Sicherheit und Kontrolle.

Kabelloser Messwerterfasser

Über Wi-Fi oder Bluetooth lassen sich Entfernungsdaten in Echtzeit an mobile Apps, Cloud-Dashboards oder lokale Datenbanken übertragen.

Abschließende Überlegungen

Die ESP32 Laser-Abstandssensor Setup ist ein leistungsstarkes Werkzeug für Ingenieure, Bastler und IoT-Entwickler gleichermaßen. Mit drahtloser Konnektivität, präziser Lasersensorik und einfacher Programmierung eröffnet diese Kombination unendlich viele Möglichkeiten - von Heimprojekten bis hin zu Systemen für die Industrie.

Egal, ob Sie gerade erst mit ESP32 beginnen oder eine Messlösung erweitern möchten, die Integration eines esp32 Laser-Sensor ist eine kluge, zukunftssichere Wahl.

Wenn Sie an der Integration eines ESP32 Laser-Abstandssensor in Ihr nächstes Projekt einbringen möchten oder Hilfe bei der Auswahl des richtigen Lasersensors für Ihre Anwendung benötigen, können Sie sich gerne an uns wenden. Unser technisches Team berät Sie gerne und bietet Ihnen Produktunterstützung und maßgeschneiderte Lösungen für Ihre Anforderungen.
